Версия 3.7 программы Предклапан

• В базе данных клапанов актуализированы параметры предохранительных клапанов и блоков предохранительных устройств, согласно последним каталогам АО «Благовещенский арматурный завод» и ООО «Арматурный завод» (в сумме около 2000 клапанов и свыше 1600 блоков);
• В режиме бета-тестирования добавлена возможность расчета течений с фазовыми переходами на отводящем трубопроводе, в том числе с критическим и близким к критическому течением;
• Внесены усовершенствования в гидравлический расчет трубопроводов при задании «Неопределенного» агрегатного состояния продукта:
  • Повышена точность расчета гидравлических сопротивлений для двухфазного потока;
  • Добавлен вывод в результаты расчета динамических потерь на элементах с продуктом в однофазном (жидком или газообразном) состоянии.
• Добавлена возможность ручного задания величины превышения максимально допустимого давления при сбросе над расчетным давлением защищаемой системы и возможность использования данной величины в качестве давления перед клапаном при сбросе при расчете и выборе предохранительного клапана;
• Добавлена возможность ручного задания величины превышения давления полного открытия клапана над величиной его давления начала открытия при ручном задании клапана (для моделирования нестандартных клапанов);
• Улучшена система диагностика программы:
  • Добавлен вывод предупреждения о необходимости задания перехода в подводящем/отводящем трубопроводе, если его диаметр отличается от диаметра входного/выходного патрубка клапана;
  • При расчете сброса продуктов с агрегатным состоянием «Газ» добавлена диагностика допустимости величины полного противодавления за клапаном (при сбросе) даже если пользователь не задал отводящий трубопровод;
  • При расчете сброса продуктов с «Неопределенным» агрегатным состоянием добавлен вывод предупреждения о необходимости задания и расчета отводящего трубопровода (в случае когда пользователь его не задал), если на выходном патрубке клапана есть риск возникновения критического истечения, которое может привести к запиранию клапана при сбросе.
• Актуализирован расчет климатических параметров согласно последнему СП 131.13330.2020;

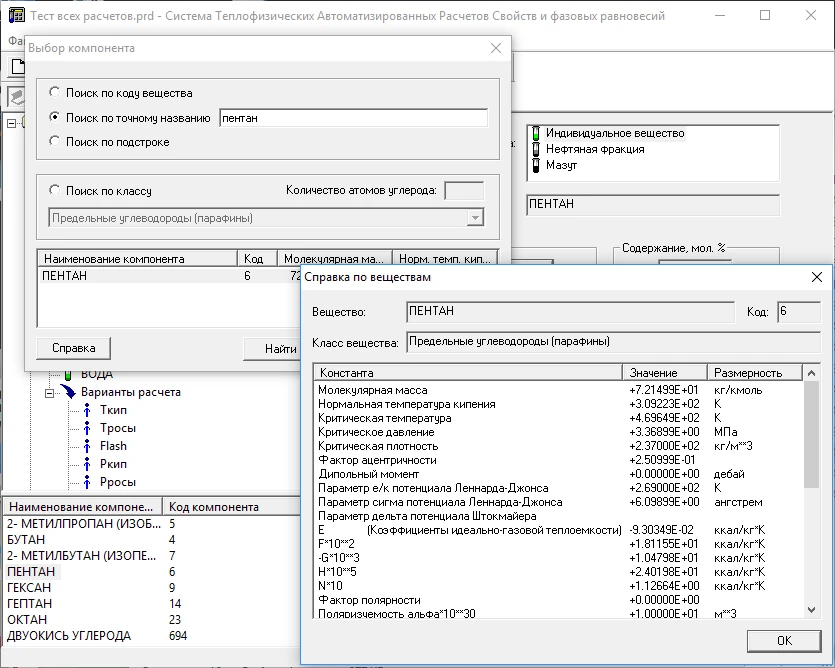

• Внесены улучшения в механизм интеграции Предклапана и программы расчетов свойств и фазовых равновесий Simulis Thermodynamics:
  • Добавлена возможность вызова калькулятора Simulis Thermodynamics и задания в нем покомпонентного состава продукта;
  • Добавлена возможность детальной настройки расчетной модели Simulis Thermodynamics при его использовании в Предклапане;
  • Добавлена возможность автоматического пересчета параметров псевдокомпонентов при переключении с библиотеки расчетов свойств «СТАРС» на Simulis Thermodynamics;
  • Исправлены мелкие ошибки и неточности при вызове Simulis Thermodynamics из Предклапана.
• Внесены небольшие уточнения в расчет фазового равновесия по библиотеке «СТАРС», благодаря чему была повышена точность расчетов сброса продуктов с фазовыми переходами в клапане;
• Внесены мелкие улучшения и уточнения в интерфейс программы, обозначения полей и окон;
• К программе подключена новая версия генератора отчетов List&Label – 26;
• Исправлена ошибка, из-за которой при сбросе расчета заданного вручную клапана сбрасывалось заданное для него количество резервных клапанов;
• Исправлена редкая ошибка, из-за которой для клапана могла выбираться некорректная пружина в случае, если в базе данных для этого клапана не были заданы подходящие пружины;
• Исправлена редкая ошибка, из-за которой в выходные документы могли выводиться некорректные значения наружного диаметра подводящего или отводящего трубопровода, если их значения отличались от «стандартных»;
• Исправлены другие мелкие ошибки и неточности в программе.

Версия 3.7 R2 программы Предклапан

• Исправлена ошибка, из-за которой для некоторых многокомпонентных смесей при высоких давлениях могли возникать проблемы с расчетом пропускной способности в случае вскипания продукта в клапане (при задании «Неопределенного» агрегатного состояния продукта);
• Исправлена ошибка, из-за которой в некоторых случаях при расчете трубопроводов могло по ошибке выводиться сообщение о необходимости добавить переход между трубопроводом и клапаном;
• Исправлены мелкие неточности и «шероховатости» в интерфейсе программы.

Исправлена ошибка, из-за которой для некоторых многокомпонентных смесей при высоких давлениях могли возникать проблемы с расчетом пропускной способности

Исправлена ошибка, из-за которой для некоторых многокомпонентных смесей при высоких давлениях могли возникать проблемы с расчетом пропускной способности в случае вскипания продукта в клапане (при задании «Неопределенного» агрегатного состояния продукта).

Исправлена ошибка, из-за которой в некоторых случаях при расчете трубопроводов могло по ошибке выводиться сообщение о необходимости добавить переход между трубопроводом и клапаном

В базе данных клапанов актуализированы параметры предохранительных клапанов и блоков предохранительных устройств

В базе данных клапанов актуализированы параметры предохранительных клапанов и блоков предохранительных устройств, согласно последним каталогам АО «Благовещенский арматурный завод» и ООО «Арматурный завод» (в сумме около 2000 клапанов и свыше 1600 блоков).

В режиме бета-тестирования добавлена возможность расчета течений с фазовыми переходами на отводящем трубопроводе, в том числе с критическим и близким к критическому течением

Внесены усовершенствования в гидравлический расчет трубопроводов при задании «Неопределенного» агрегатного состояния продукта

• Повышена точность расчета гидравлических сопротивлений для двухфазного потока;
• Добавлен вывод в результаты расчета динамических потерь на элементах с продуктом в однофазном (жидком или газообразном) состоянии.

Добавлена возможность ручного задания величины превышения максимально допустимого давления при сбросе над расчетным давлением защищаемой системы

Добавлена возможность ручного задания величины превышения максимально допустимого давления при сбросе над расчетным давлением защищаемой системы и возможность использования данной величины в качестве давления перед клапаном при сбросе при расчете и выборе предохранительного клапана.

Добавлена возможность ручного задания величины превышения давления полного открытия клапана над величиной его давления начала открытия при ручном задании клапана (для моделирования нестандартных клапанов)

Улучшена система диагностика программы

• Добавлен вывод предупреждения о необходимости задания перехода в подводящем/отводящем трубопроводе, если его диаметр отличается от диаметра входного/выходного патрубка клапана;
• При расчете сброса продуктов с агрегатным состоянием «Газ» добавлена диагностика допустимости величины полного противодавления за клапаном (при сбросе) даже если пользователь не задал отводящий трубопровод;
• При расчете сброса продуктов с «Неопределенным» агрегатным состоянием добавлен вывод предупреждения о необходимости задания и расчета отводящего трубопровода (в случае когда пользователь его не задал), если на выходном патрубке клапана есть риск возникновения критического истечения, которое может привести к запиранию клапана при сбросе.

Актуализирован расчет климатических параметров согласно последнему СП 131.13330.2020

Внесены улучшения в механизм интеграции Предклапана и программы расчетов свойств и фазовых равновесий Simulis Thermodynamics

• Добавлена возможность вызова калькулятора Simulis Thermodynamics и задания в нем покомпонентного состава продукта;
• Добавлена возможность детальной настройки расчетной модели Simulis Thermodynamics при его использовании в Предклапане;
• Добавлена возможность автоматического пересчета параметров псевдокомпонентов при переключении с библиотеки расчетов свойств «СТАРС» на Simulis Thermodynamics;
• Исправлены мелкие ошибки и неточности при вызове Simulis Thermodynamics из Предклапана.

Внесены небольшие уточнения в расчет фазового равновесия по библиотеке «СТАРС», благодаря чему была повышена точность расчетов сброса продуктов с фазовыми переходами в клапане

Внесены мелкие улучшения и уточнения в интерфейс программы, обозначения полей и окон

К программе подключена новая версия генератора отчетов List&Label – 26

Исправлена ошибка, из-за которой при сбросе расчета заданного вручную клапана сбрасывалось заданное для него количество резервных клапанов

Исправлена редкая ошибка, из-за которой для клапана могла выбираться некорректная пружина в случае, если в базе данных для этого клапана не были заданы подходящие пружины

Исправлена редкая ошибка, из-за которой в выходные документы могли выводиться некорректные значения наружного диаметра подводящего или отводящего трубопровода, если их значения отличались от «стандартных»

Исправлены другие мелкие ошибки и неточности
