nanoCAD BIM ОПС
nanoCAD BIM ОПС предназначен для автоматизированного проектирования систем безопасности в следующем составе: пожарная сигнализация, оповещение, система контроля и управления доступом, охранная сигнализация, видеонаблюдение промышленных и гражданских объектов.
2026-06-30
САПР
Приложения
Решения для машиностроения
nanoCAD GeoniCS
BIM-решения
Специальные решения
Задачи
Автоматизированное проектирование систем безопасности различной сложности.
Автоматическая маркировка оборудования, формирование выносок и сечений.

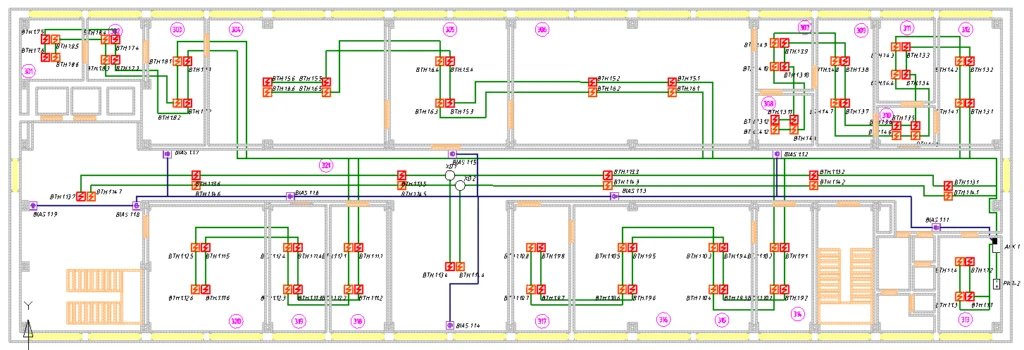

Автоматическая трассировка кабелей по кабельным трассам.

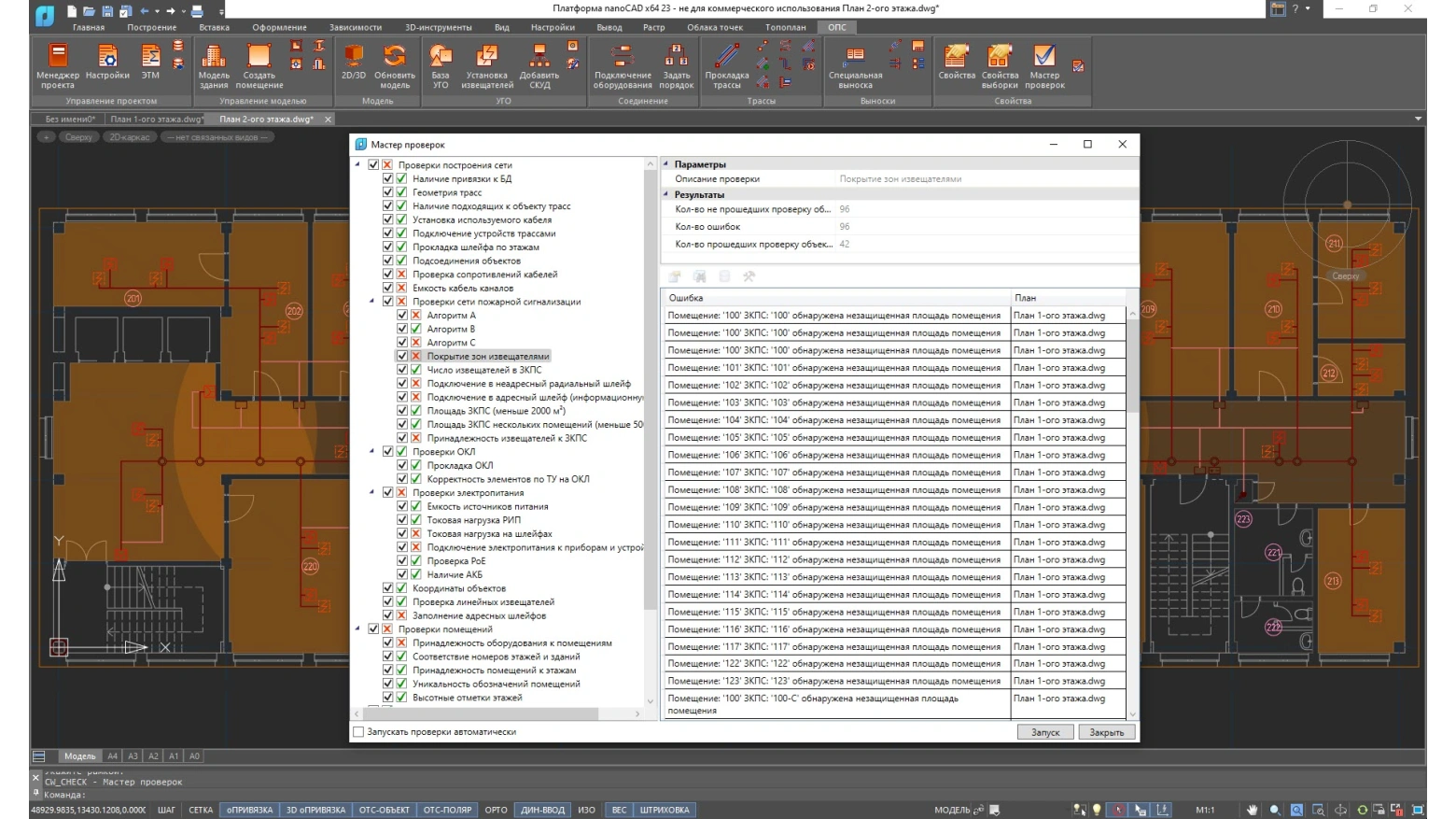

Автоматические проверки модели на корректность ее построения.

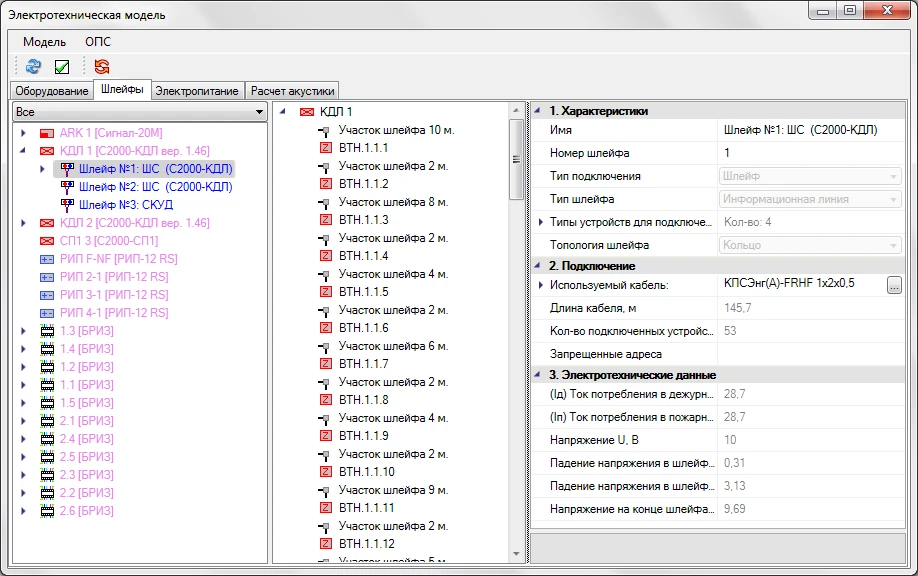

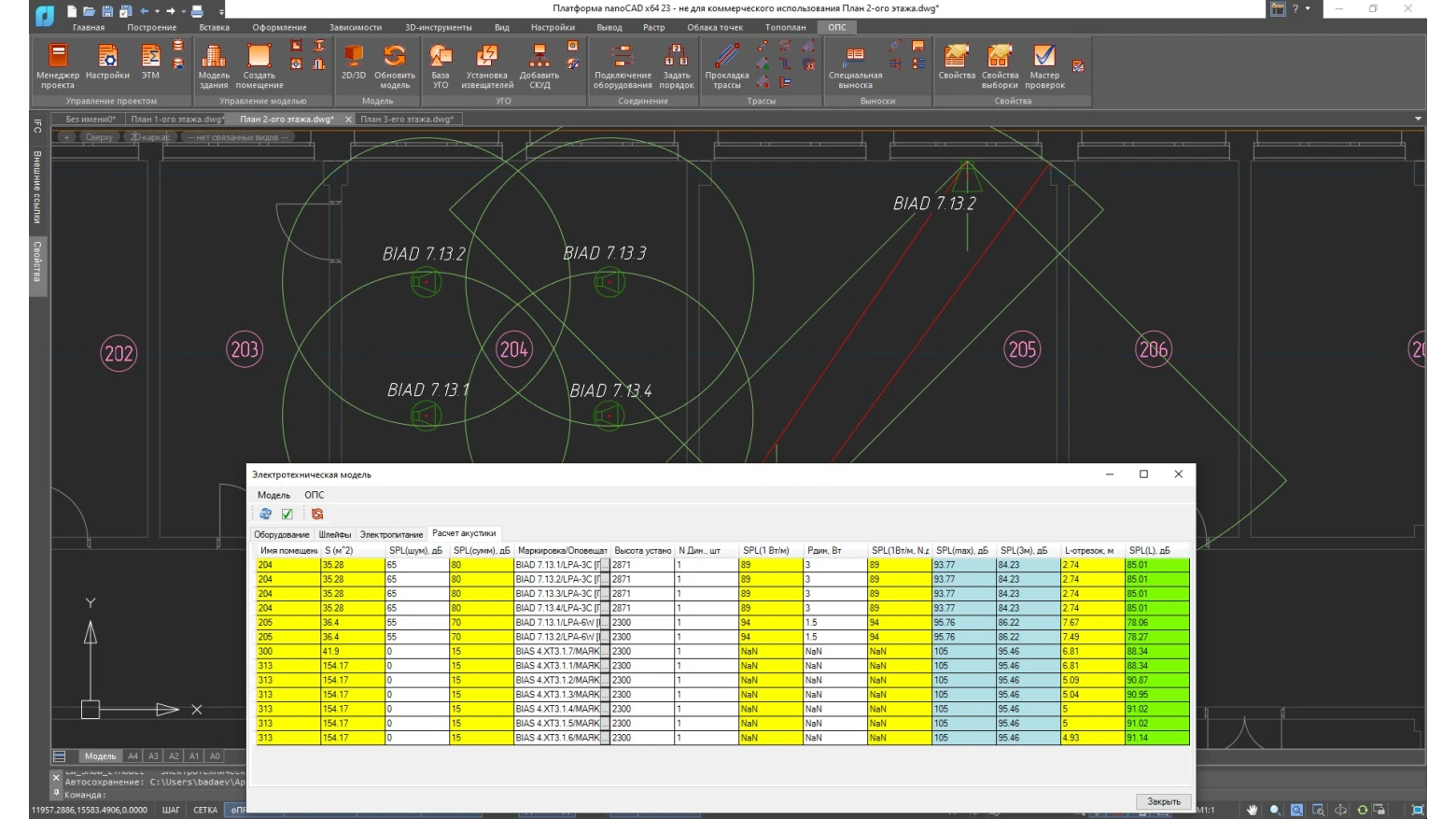

Автоматические расчеты модели и оборудования.
Автоматическая и ручная расстановка оборудования.
Платформа nanoCAD
Преимущества продукта
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию – nanoCAD BIM СКС всегда создает модель структурированной кабельной системы. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
При построении модели производятся инженерные расчеты по российским нормам, а также внутренний анализ и проверка проекта благодаря встроенным алгоритмам контроля.
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию, – nanoCAD BIM ОПС всегда создает модель систем безопасности. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.

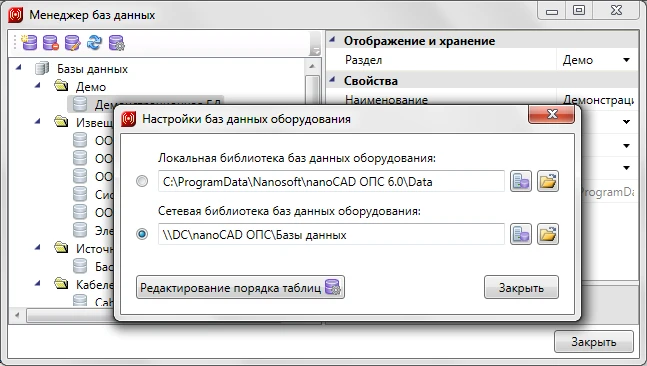

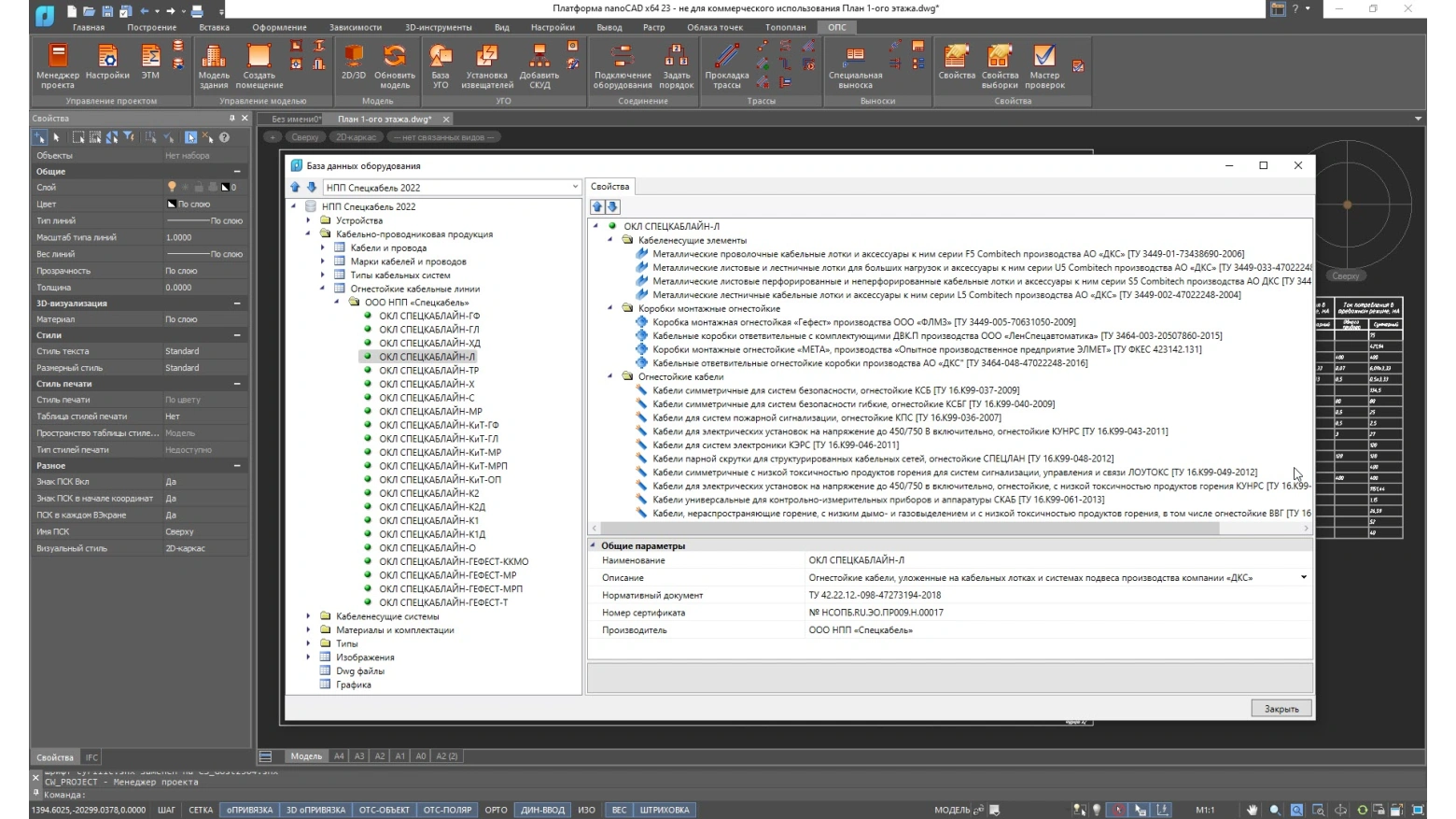

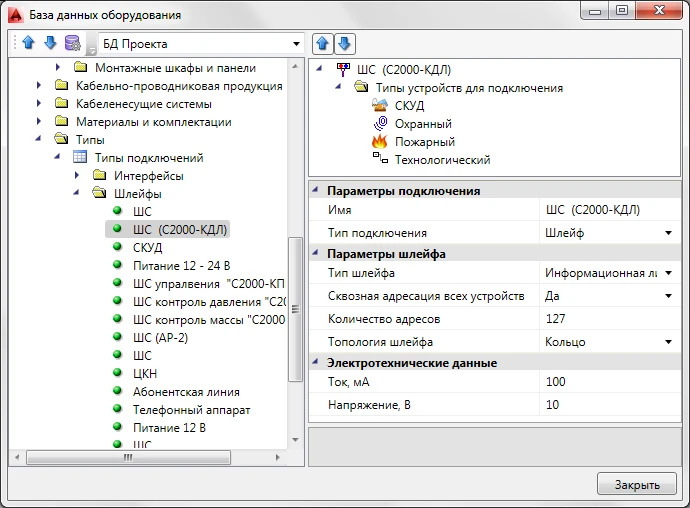

Более 50 баз оборудования производителей комплексных систем безопасности, пожарных извещателей, оповещателей, систем речевого оповещения, камер СВН, кабелей, а также лотков, коробов и труб. Все базы открыты для редактирования и пополнения.
Все возможности продукта: nanoCAD BIM ОПС

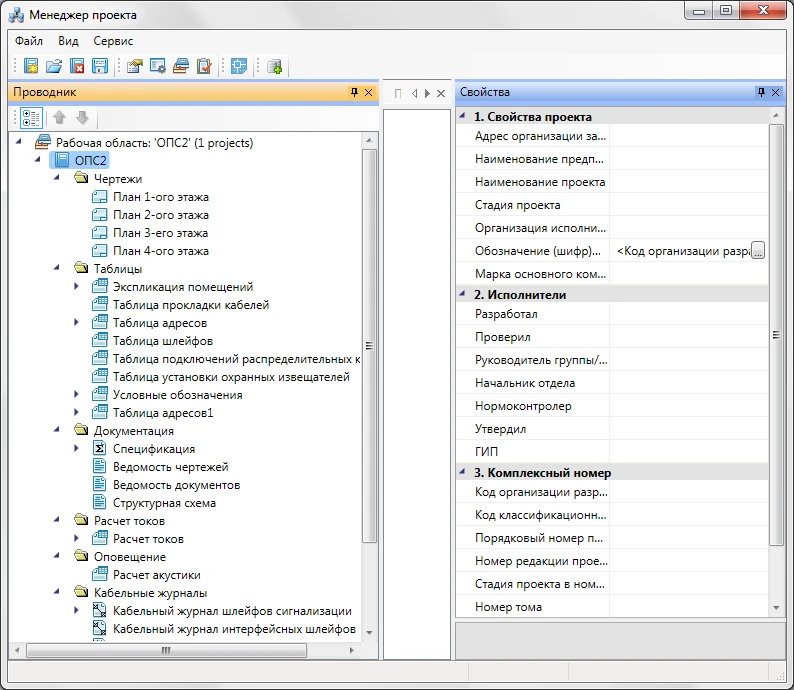

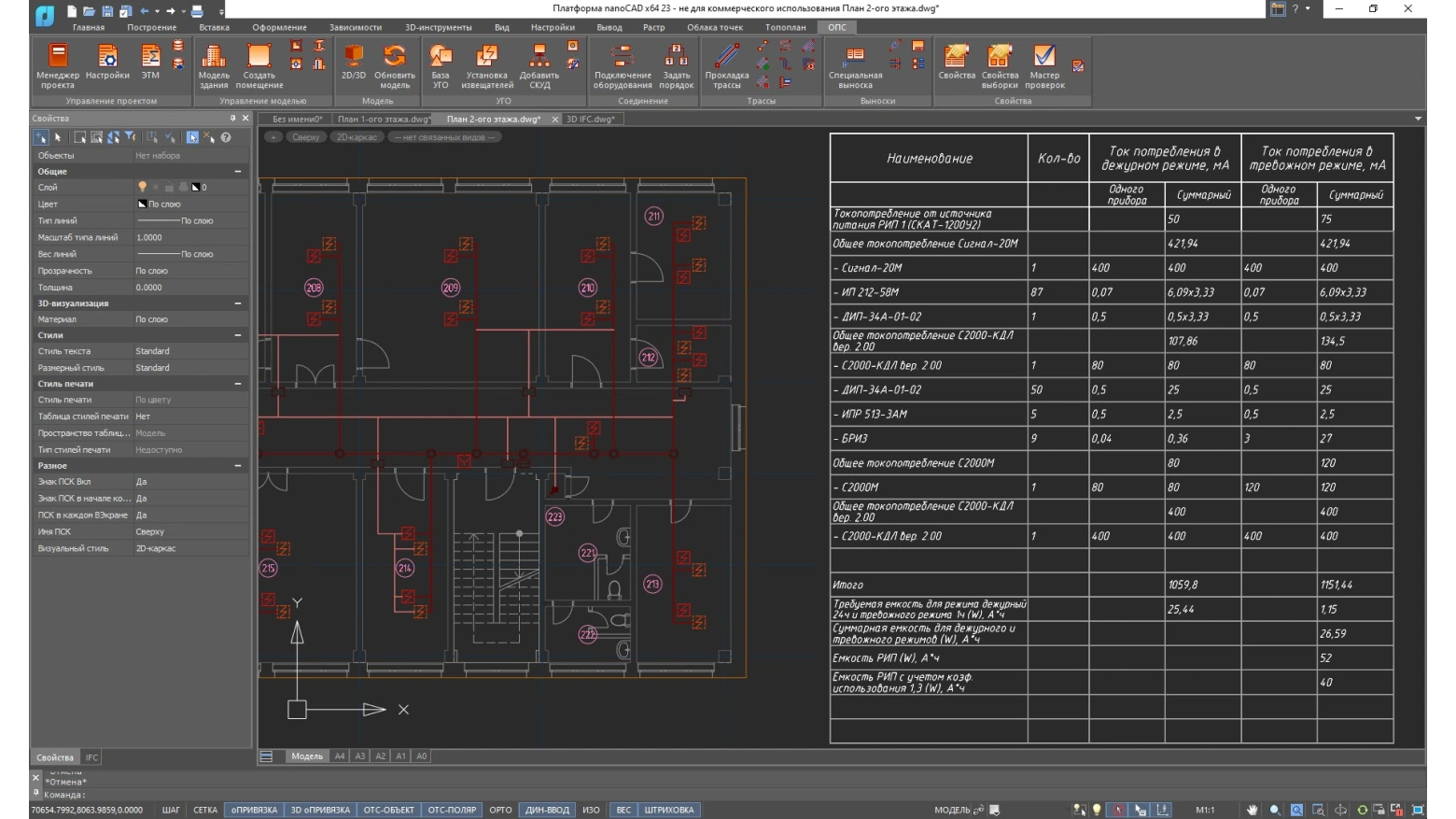

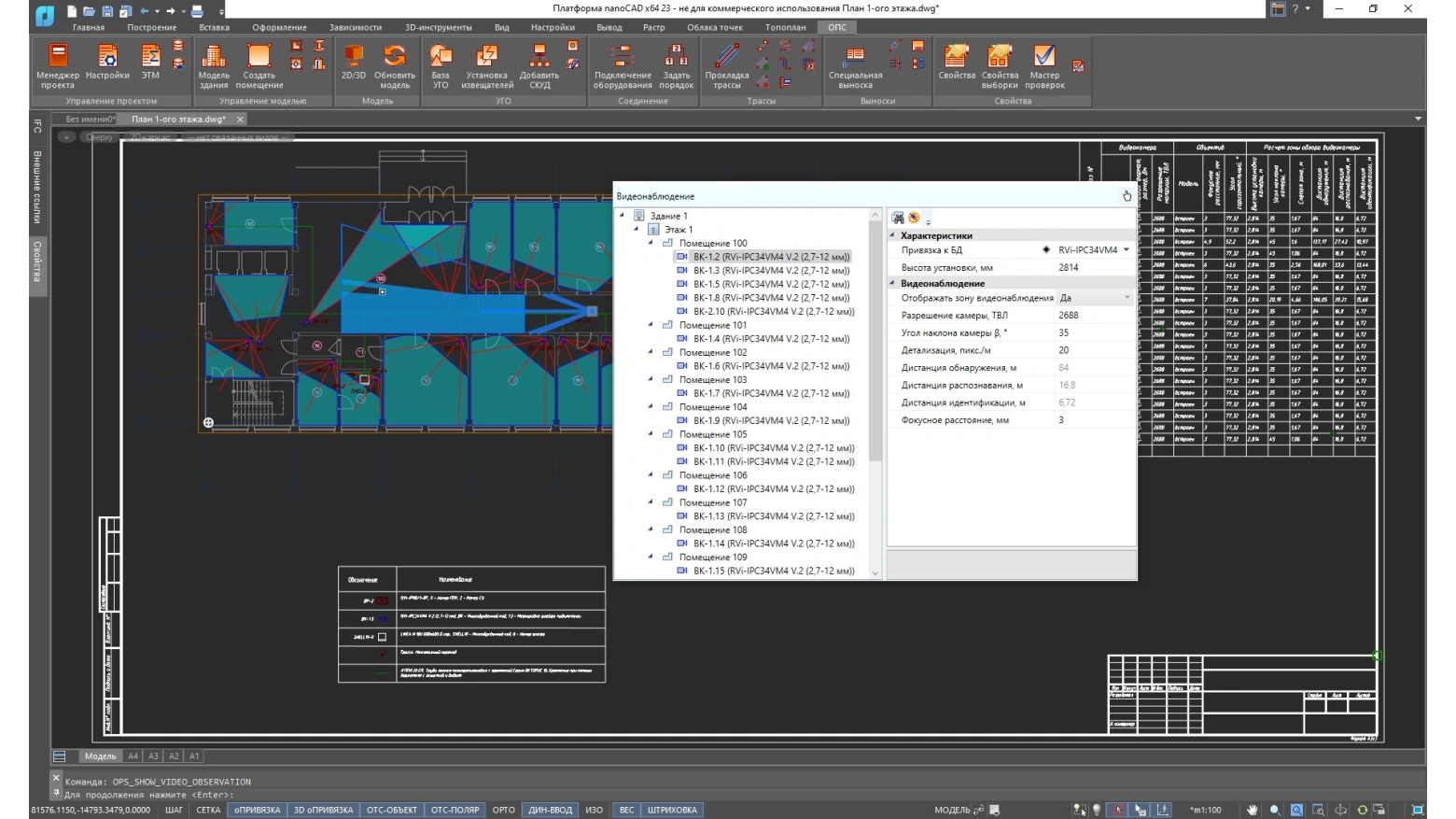

Документирование проекта

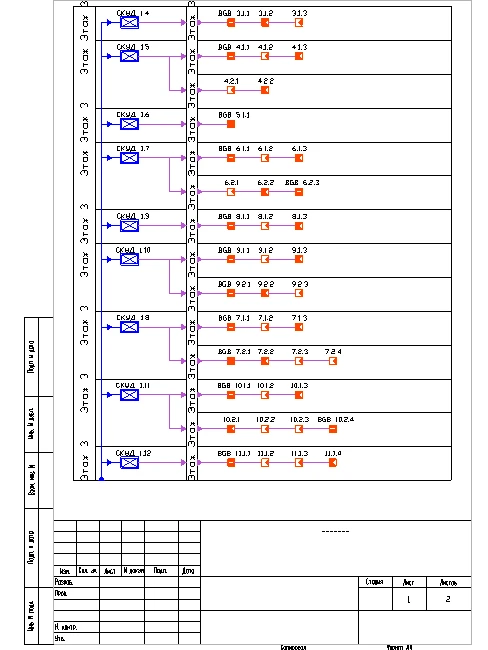

Структурная схема проекта

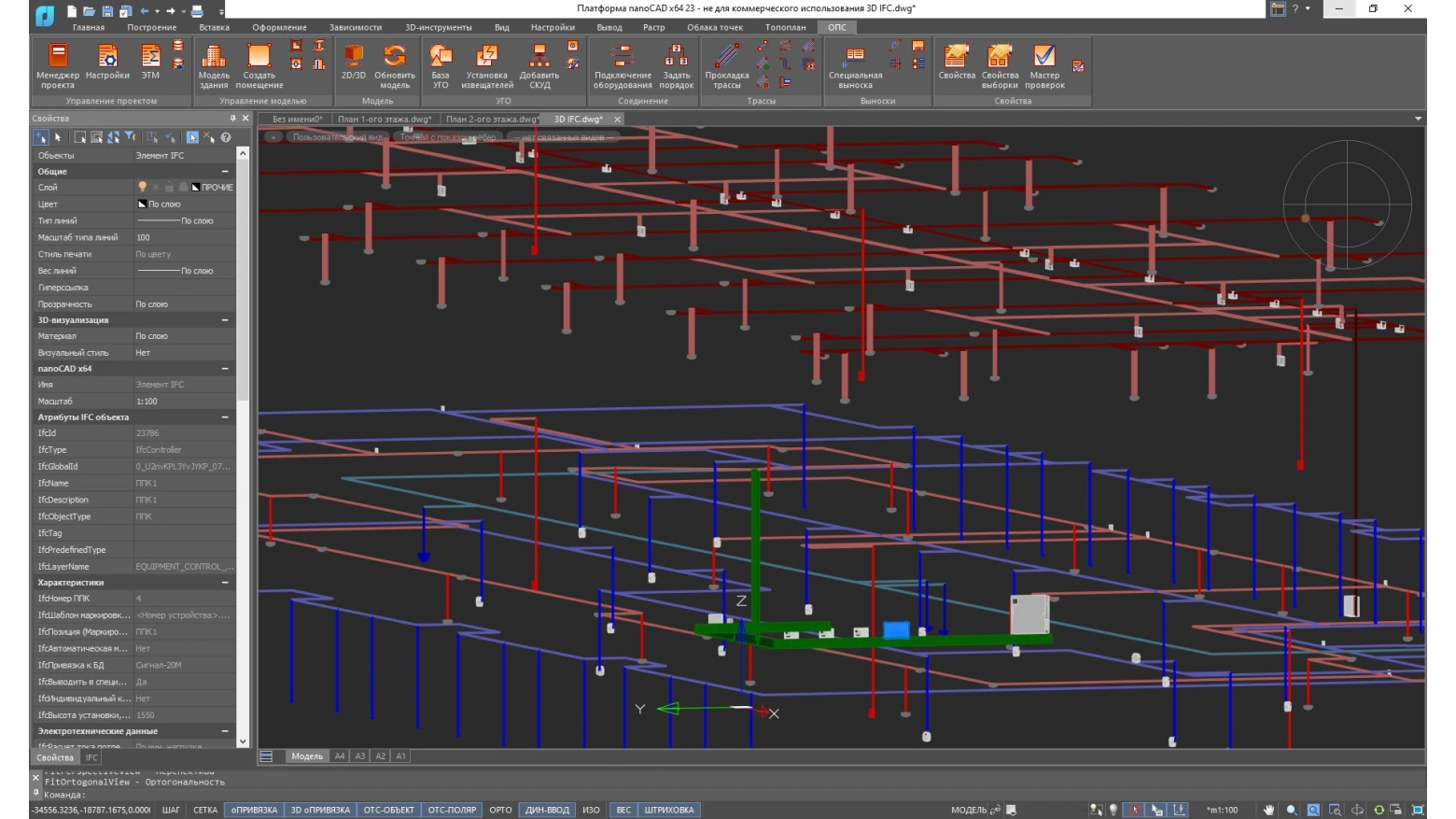

3D-модель проектируемой системы
Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.
Презентация продукта по ВКС
При покупке ПО обучение в подарок
Персональный менеджер
Тестовая лицензия на ПО
Техподдержка от разработчика
Помощь с установкой и интеграцией
Стоимость ПО
Выберите свою акцию, которая станет максимально выгодной при покупке nanoCAD
Любое вертикальное решение nanoCAD - бесплатно 30 дней!
Обучение при покупке nanoCAD - бесплатно!
Скачать дистрибутив nanoCAD и пользоваться - бесплатно 30 дней!
Что нового?
Поддержка новейшей версии Платформы nanoCAD
nanoCAD BIM ОПС 25.0 устанавливается на Платформу nanoCAD 25.0.
Инструменты для работы с трассами
Улучшен функционал работы с трассами.
- Команды «Проложить трассу с каналом», «Проложить от…» и «Соединить объекты» объединены в одну группу команд «Проложить»;
- В диалоге «Настройка трассы» реализовано свойство «Забирать высоту объекта/трассы». Если свойство установлено в значение «Да», то при прокладке трассы будет задана высота объекта, от которого она ведется;
- В диалоге «Настройка трассы» добавлено свойство «Прокладывать в опусках». Если свойство установлено в значение «Да», то при прокладке трассы будет задан тип КНС, соответствующий трассе;
- Внедрена возможность проложить трассы с уклоном;
- При использовании команды «Специальная выноска» доступны три новых вида выносок для трасс: «Уклон», «Уклон (градусы)» и «Уклон (градусы) с выносной линией»;
- Поддерживается автоматическая установка перепадов высот при изменении высоты сегмента трассы, которая применяется только к выделенным сегментам и осуществляется через новую команду «Изменить высоту трасс» с присвоением такого же типа КНС, как у сегмента;
- Реализована возможность автоматического задания уклонов при изменении высоты сегмента трассы. Изменения применяются только к выделенным сегментам, если сегмент разделен соединительными элементами, с использованием новой команды «Изменить высоту трасс»;
- Добавлен автоматический расчет уклонов при изменении высоты сегментов трассы (включая разбитые соединительными элементами). Работает в команде «Изменить высоту трасс»;
- Осуществлена возможность группового выбора объектов и трасс в командах «Проложить канал в существующих трассах» и «Удалить канал из трасс».
Группа команд
Добавлена группа команд «Изменить высоту», состоящая из:
- команды «Изменить высоту», изменяющей высоту установки/прокладки выбранных объектов/трасс, имеющих в свойствах высоту установки или высоту прокладки;
- команды «Изменить высоту трасс», изменяющей высоту прокладки только выбранных трасс, даже если в выборе есть объекты, имеющие в свойствах высоту установки;
- команды «Изменить высоту объектов», изменяющей высоту установки объектов, имеющих в свойствах высоту установки, даже если в выборе есть трассы.
После запуска команды появляется запрос на ввод смещения/приращения по высоте в миллиметрах, причем значения могут быть как положительными, так и отрицательными.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Минимальные требования: 10 Гб
- Рекомендуемые требования: 150 Гб и более
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Дополнительное ПО
- Обозреватель Интернет
Файлы и документы
