Версия 4.6 программы Гидросистема

• Исправлена ошибка, из-за которой могли возникать проблемы при запуске программы, если на данном компьютере запущена другая программа НТП Трубопровод, имеющая такую же систему защиты (к примеру, Штуцер-МКЭ);
• Исправлена ошибка, из-за которой интерфейс модуля экспорта в AutoCAD был на английском языке;
• Добавлена возможность расчета однофазного течения в трубопроводах с различными продуктами в разных источниках с учетом их смешения по ходу течения (при использовании библиотеки «СТАРС»). Добавлены функции показа состава продукта в ветвях;
• Добавлен менеджер сценариев (1-й этап):
  • Добавлена возможность ручного задания значений управляющих параметров и однократного просчета трубопровода с заданными значениями;
  • При задании значений управляющих параметров теперь можно использовать переменные и формулы, с помощью которых можно одновременно большому количеству элементов присвоить/поменять значение того или иного параметра;
  • Добавлен редактор формул.
• Добавлена возможность вывода изометрических чертежей трубопровода и основных результатов его расчета в AutoCAD (версии 2020 или более новых);
• Добавлена возможность импорта геометрии трубопроводов из файлов формата DXF (AutoCAD, Компас 3D и т. д.) с возможностью интеллектуального распознавания элементов;
• Обновлена система защиты:
  • Добавлена возможность наряду с традиционными локальными и сетевыми ключами защиты использовать удаленную web-лицензию на программу;
  • Обновлен список поддерживаемых аппаратных ключей защиты (Sentinel HL, Guardant). Поддерживаются современные форматы ключей как зарубежного, так и отечественного производства;
  • Улучшена система автоматического обновления программ, в нее добавлена возможность автоматического обновления аппаратных ключей.
• Внесены усовершенствования в модуль построения пьезометрических графиков:
  • При построении пьезометрического графика наряду с автоматической генерацией графика для обратного трубопровода теперь имеется возможность строить его по результатам расчета текущего трубопровода (если обратный трубопровод в нем смоделирован), указав его начальную и конечную точку. Обратите внимание, что данная функция работает только в случае, если количество узлов в графике для прямого и обратного трубопровода одинаково;
  • Исправлена редкая ошибка, из-за которой пьезометрический график мог не выводиться из-за нехватки памяти для схем, содержащих большое количество замкнутых контуров;
  • Исправлена ошибка, из-за которой пьезометрический график мог выводиться не по нужному пути, если этот путь не был предварительно показан на схеме в процессе вывода пьезометрического графика.
• Добавлена возможность ручного ввода значения коэффициента теплопроводности теплоизоляционного материала для быстрого расчета трубопровода с данным материалом без необходимости добавлять характеристики материала в базу данных;
• Добавлена возможность при явном задании свойств жидкости указывать также и коэффициент сжимаемости (объемной упругости) жидкости для более точного расчета скорости ударной волны при гидравлическом ударе;
• Добавлена возможность импорта из программы «СТАРТ-Проф» схем с узлами, в которых соединяется более трех труб;
• Добавлена возможность импорта данных из файлов «СТАРТ-Проф» версии 4.86 R4+;
• Улучшена система диагностики программы при выполнении расчетов:
  • Добавлен вывод сообщений о пересчете расходов в ветвях по отношению к значениям, заданным в исходных данных;
  • Добавлен вывод сообщения о том, что на элементе задана нулевая толщина изоляции;
  • Усовершенствована диагностика отрицательного давления, возникающего по ходу течения.
• Добавлен вывод величины K_V арматуры в отчет с результатами расчета по участкам;
• Добавлена диагностика некорректно заданных характеристик насоса (когда в характеристике задано несколько одинаковых точек), которая могла приводить к некорректной аппроксимации кривой насоса и проблемам со сходимостью расчета;
• Исправлена редкая ошибка, из-за которой программа могла аварийно завершать работу при редактировании экспериментальных значений вязкости для мазутов, заданных по библиотеке «СТАРС»;
• Внесены исправления и усовершенствования в модуль расчета гидроудара:
  • Исправлена ошибка, из-за которой в протоколе расчета гидроудара неточно выводилось значение максимального давления в ходе гидроудара при использовании избыточных единиц давлений;
  • Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара в схемах, в которых имеются ветви, содержащие только насос и переход;
  • Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара сразу после выполнения операции объединения участков в сложных схемах;
  • Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидроудара после удаления из схемы начального узла первой ветви трубопровода.
• Внесены изменения в модули импорта данных AVEVA-Гидросистема – был исправлен ряд ошибок, замеченных пользователями, реализовано переключение интерфейса на английский язык;
• Исправлена ошибка, из-за которой мог некорректно работать показ результатов расчета на схеме, если перед включением показа была переключена единица измерения выбранного параметра;
• Исправлена ошибка, из-за которой при установке программы в конфигурации, не включающей тепловой расчет, могли происходить зависания по клику на меню "Вставка";
• Исправлены другие мелкие ошибки и неточности.

Версия 4.6 R2 программы Гидросистема

• Исправлена ошибка, из-за которой могли возникать проблемы при запуске программы, если на данном компьютере запущена другая программа НТП Трубопровод, имеющая такую же систему защиты (к примеру, Штуцер-МКЭ);
• Исправлена ошибка, из-за которой интерфейс модуля экспорта в AutoCAD был на английском языке.

Исправлена ошибка, из-за которой могли возникать проблемы при запуске программы, если на данном компьютере запущена другая программа НТП Трубопровод, имеющая такую же систему защиты (к примеру, Штуцер-МКЭ)

Исправлена ошибка, из-за которой интерфейс модуля экспорта в AutoCAD был на английском языке

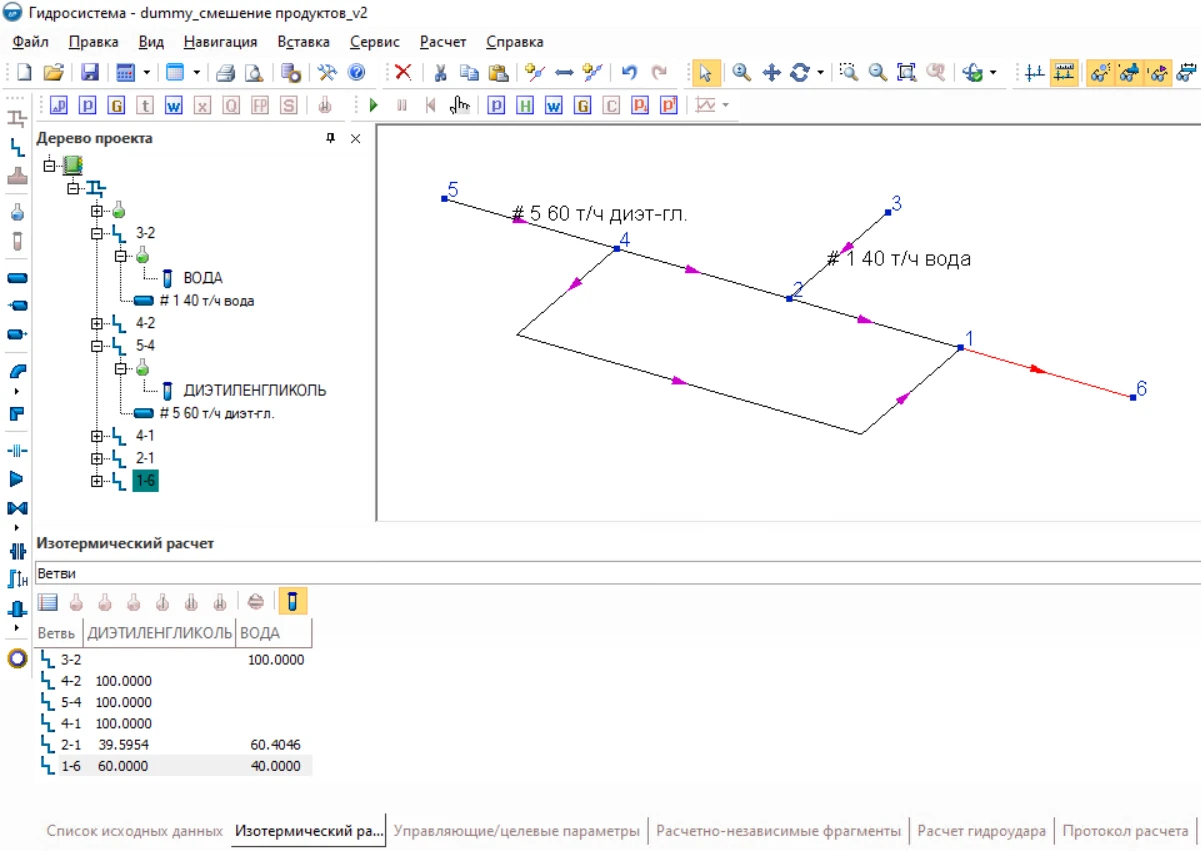

Добавлена возможность расчета однофазного течения в трубопроводах с различными продуктами в разных источниках с учетом их смешения по ходу течения (при использовании библиотеки «СТАРС»). Добавлены функции показа состава продукта в ветвях

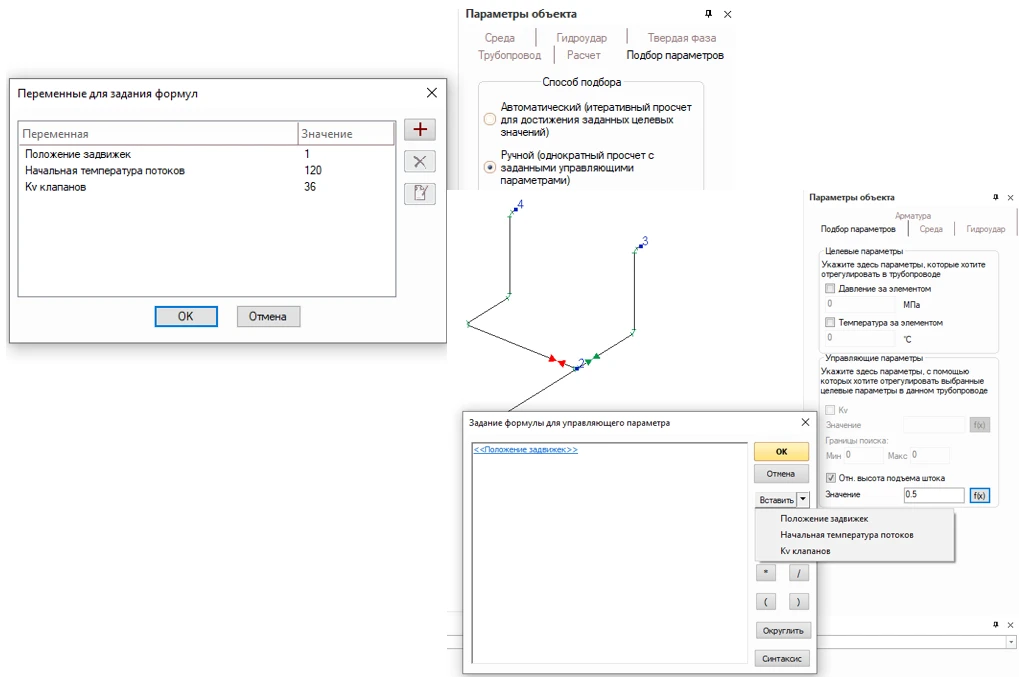

Добавлен менеджер сценариев (1-й этап)

• Добавлена возможность ручного задания значений управляющих параметров и однократного просчета трубопровода с заданными значениями;
• При задании значений управляющих параметров теперь можно использовать переменные и формулы, с помощью которых можно одновременно большому количеству элементов присвоить/поменять значение того или иного параметра;
• Добавлен редактор формул.

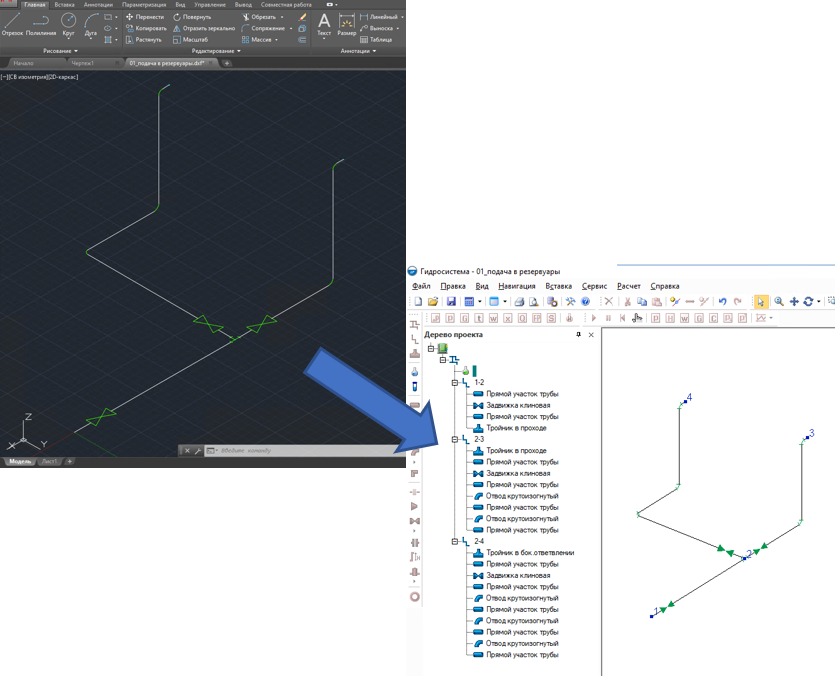

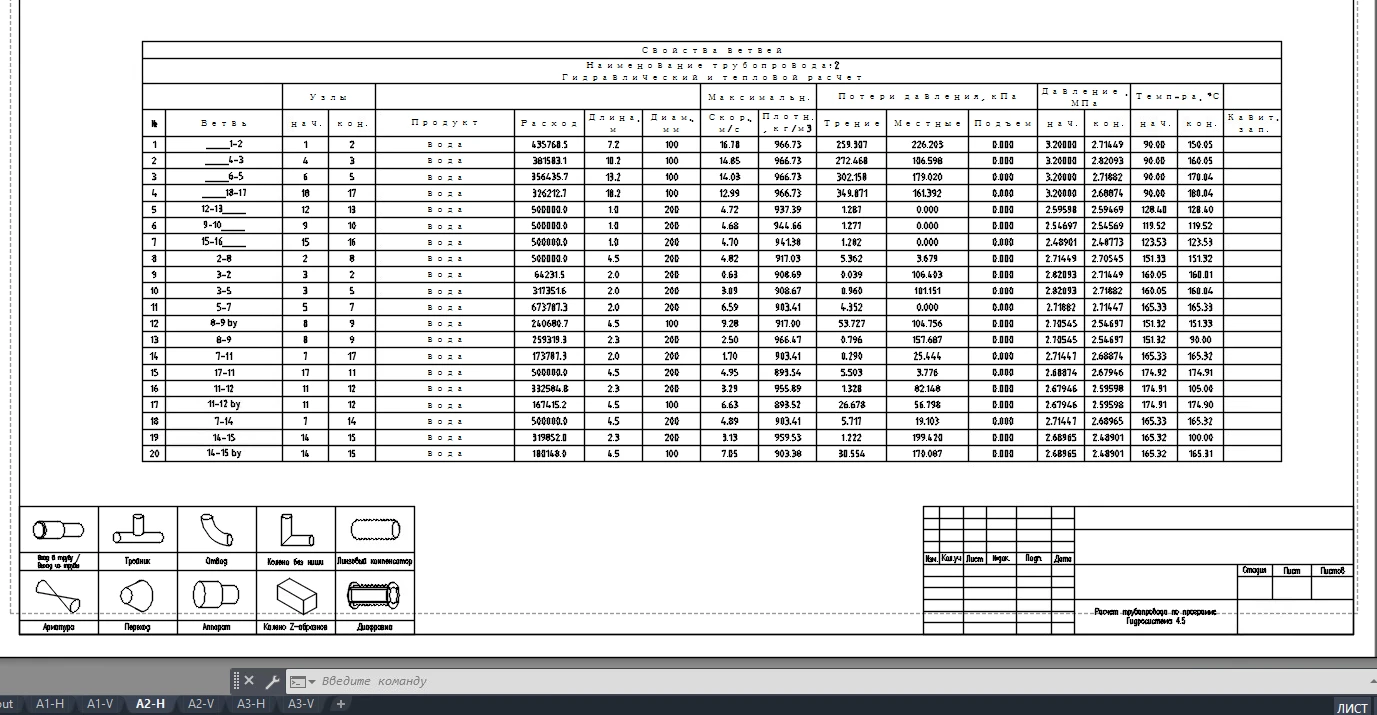

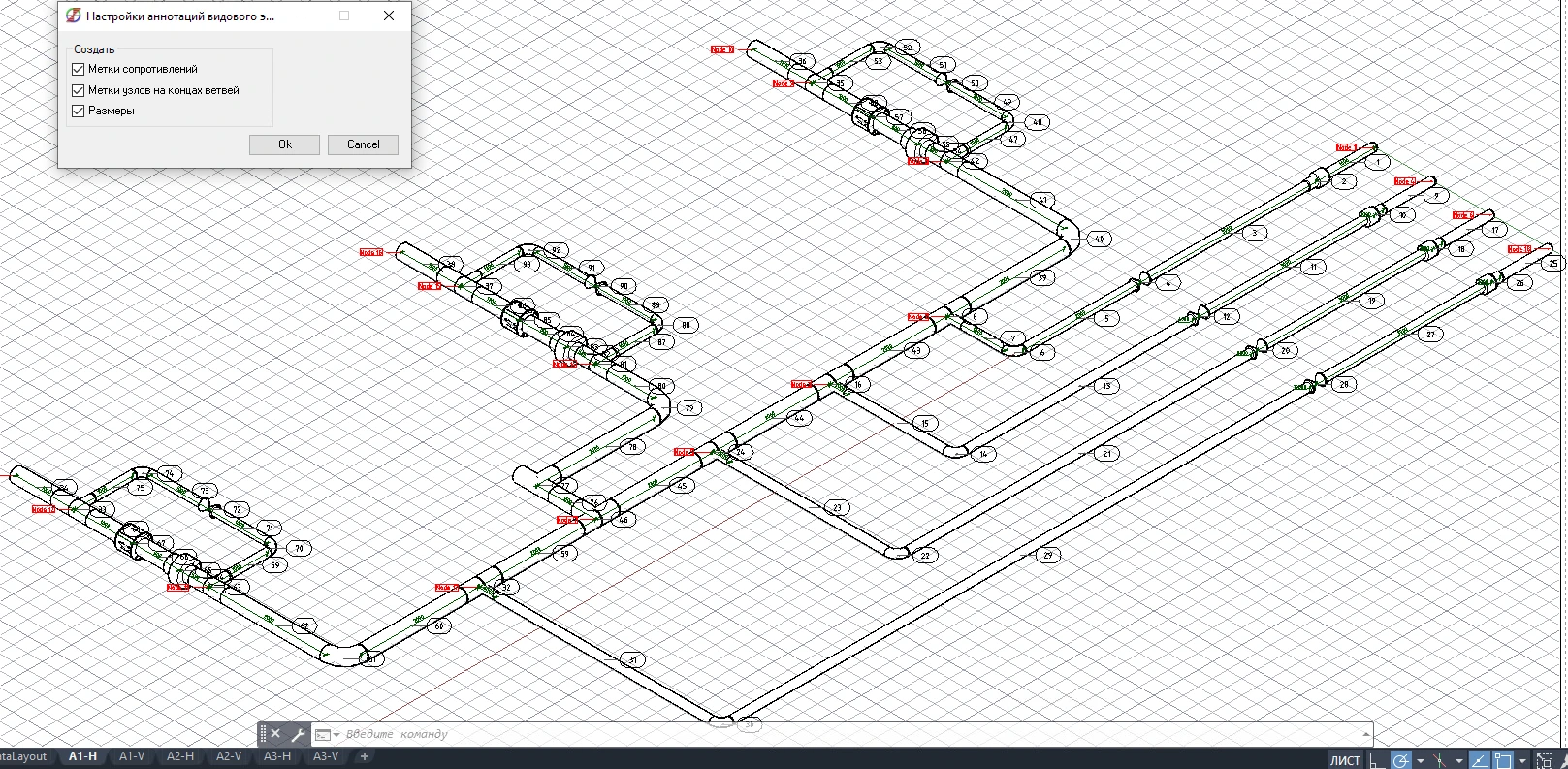

Добавлена возможность вывода изометрических чертежей трубопровода и основных результатов его расчета в AutoCAD (версии 2020 или более новых)

Добавлена возможность импорта геометрии трубопроводов из файлов формата DXF (AutoCAD, Компас 3D и т. д.) с возможностью интеллектуального распознавания элементов

Обновлена система защиты

• Добавлена возможность наряду с традиционными локальными и сетевыми ключами защиты использовать удаленную web-лицензию на программу;
• Обновлен список поддерживаемых аппаратных ключей защиты (Sentinel HL, Guardant). Поддерживаются современные форматы ключей как зарубежного, так и отечественного производства;
• Улучшена система автоматического обновления программ, в нее добавлена возможность автоматического обновления аппаратных ключей.

Внесены усовершенствования в модуль построения пьезометрических графиков

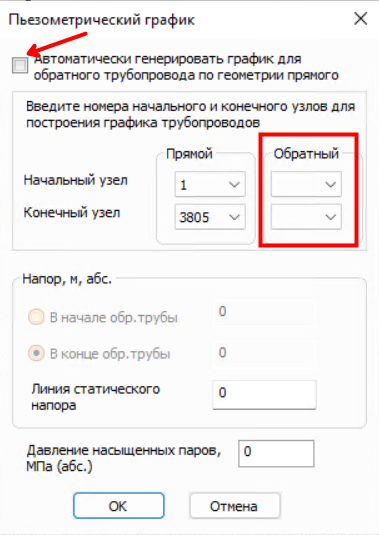

• При построении пьезометрического графика наряду с автоматической генерацией графика для обратного трубопровода теперь имеется возможность строить его по результатам расчета текущего трубопровода (если обратный трубопровод в нем смоделирован), указав его начальную и конечную точку. Обратите внимание, что данная функция работает только в случае, если количество узлов в графике для прямого и обратного трубопровода одинаково;
• Исправлена редкая ошибка, из-за которой пьезометрический график мог не выводиться из-за нехватки памяти для схем, содержащих большое количество замкнутых контуров;
• Исправлена ошибка, из-за которой пьезометрический график мог выводиться не по нужному пути, если этот путь не был предварительно показан на схеме в процессе вывода пьезометрического графика.

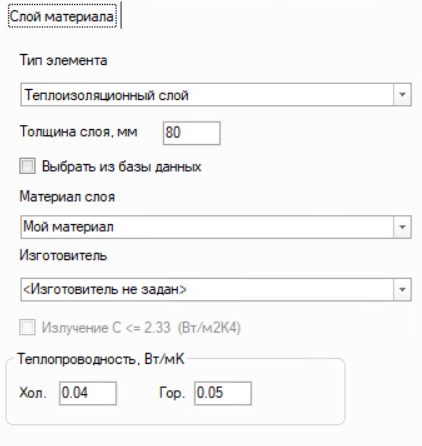

Добавлена возможность ручного ввода значения коэффициента теплопроводности теплоизоляционного материала для быстрого расчета трубопровода с данным материалом без необходимости добавлять характеристики материала в базу данных

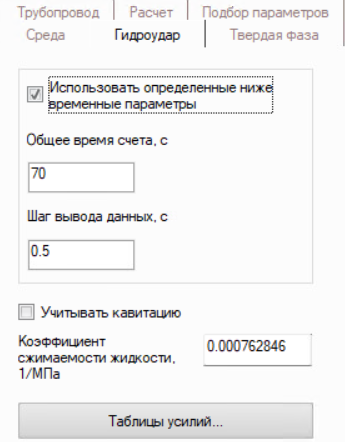

Добавлена возможность при явном задании свойств жидкости указывать также и коэффициент сжимаемости (объемной упругости) жидкости для более точного расчета скорости ударной волны при гидравлическом ударе

Добавлена возможность импорта из программы «СТАРТ-Проф» схем с узлами, в которых соединяется более трех труб

Добавлена возможность импорта данных из файлов «СТАРТ-Проф» версии 4.86 R4+

Улучшена система диагностики программы при выполнении расчетов

• Добавлен вывод сообщений о пересчете расходов в ветвях по отношению к значениям, заданным в исходных данных;
• Добавлен вывод сообщения о том, что на элементе задана нулевая толщина изоляции;
• Усовершенствована диагностика отрицательного давления, возникающего по ходу течения.

Добавлен вывод величины KV арматуры в отчет с результатами расчета по участкам

Добавлена диагностика некорректно заданных характеристик насоса (когда в характеристике задано несколько одинаковых точек), которая могла приводить к некорректной аппроксимации кривой насоса и проблемам со сходимостью расчета

Исправлена редкая ошибка, из-за которой программа могла аварийно завершать работу при редактировании экспериментальных значений вязкости для мазутов, заданных по библиотеке «СТАРС»

Внесены исправления и усовершенствования в модуль расчета гидроудара

• Исправлена ошибка, из-за которой в протоколе расчета гидроудара неточно выводилось значение максимального давления в ходе гидроудара при использовании избыточных единиц давлений;
• Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара в схемах, в которых имеются ветви, содержащие только насос и переход;
• Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидравлического удара сразу после выполнения операции объединения участков в сложных схемах;
• Исправлена редкая ошибка, из-за которой могли возникать проблемы с расчетом гидроудара после удаления из схемы начального узла первой ветви трубопровода.

Внесены изменения в модули импорта данных AVEVA-Гидросистема – был исправлен ряд ошибок, замеченных пользователями, реализовано переключение интерфейса на английский язык

Исправлена ошибка, из-за которой мог некорректно работать показ результатов расчета на схеме, если перед включением показа была переключена единица измерения выбранного параметра

Исправлена ошибка, из-за которой при установке программы в конфигурации, не включающей тепловой расчет, могли происходить зависания по клику на меню "Вставка"

Исправлены другие мелкие ошибки и неточности
