EnergyCS Line
Программный комплекс предназначен для автоматизации проектирования механической части воздушных линий электропередач (ВЛ), волоконно-оптических линий связи (ВОЛС), подвешиваемых на опорах ВЛ, а также гибких ошиновок открытых распределительных устройств (ОРУ) электрических станций и подстанций.
от 80 600 ₽
САПР
Приложения
nanoCAD GeoSeries
Инженерные изыскания и проектирование трубопроводов
nanoCAD Облака точек
Обработка данных 3D-сканирования
nanoCAD Конструкции PS
Разработка документации разделов КЖ и КЖИ
nanoCAD GeoniCS
Проекты в области землеустройства, изысканий и генплана
nanoCAD Стройплощадка
Организация строительства
nanoCAD Металлоконструкции
Разработка документации разделов КЖ и КМ
Решения для машиностроения
nanoCAD Механика PRO
3D-моделирование и проектирование в машиностроении
nanoCAD GeoniCS
Модуль nanoCAD GeoniCS «Топоплан»
Для подготовки топографических карт и моделей рельефа
Модуль nanoCAD «Генплан»
Генеральные планы и вертикальная планировка
Модуль nanoCAD «Геомодель»
Инженерно-геологические разрезы и колонки
Модуль nanoCAD «Сечения»
Поперечные профиля по типовым конструкциям
Модуль nanoCAD «Топоплан»
Создание цифровой модели местности
Модуль nanoCAD «Трассы»
Проектирование линейно-протяженных объектов
Модуль nanoCAD «Сети»
Трассировка инженерных коммуникаций
BIM-решения
nanoCAD BIM Строительство
ТИМ-проекты по разделам КР, КМ, КЖ, КД, АР
nanoCAD BIM Вентиляция
ТИМ-проекты по разделу ОВиК
nanoCAD BIM Отопление
ТИМ-проекты по разделу ОВиК
nanoCAD BIM ВК
ТИМ-проекты по разделу ВК
nanoCAD BIM ОПС
ТИМ-проекты по разделу СБ
nanoCAD BIM СКС
ТИМ-проекты по разделу СКС
nanoCAD BIM Электро
ТИМ-проекты по разделам ЭМ, ЭО, ЭН
Специальные решения
MultiXML
Система визуального редактирования и совместной работы с XML-документами
TDMS Фарватер Web
Система документооборота и управления проектированием в строительстве
nano360
Онлайн-сервис для управления проектными данными
TDMS Фарватер
Управление разработкой проектов
Задачи
Выполнение расчетов отвода земель и вырубки просеки.

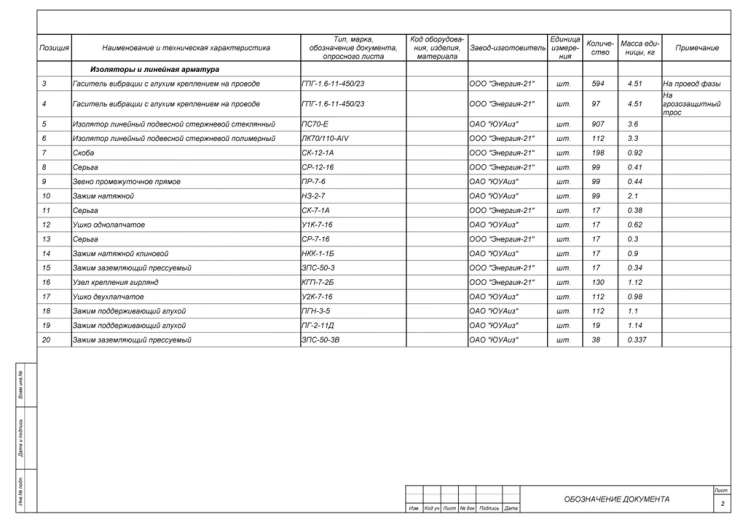

Получение различных ведомостей оборудования, в том числе и общей ведомости для формирования заказных спецификаций.
Определение нормативных и расчетных нагрузок на опоры, обусловленных весом провода, его тяжением и скоростным напором ветра — для оценки нагрузочной способности опор и расчета фундаментов.
Определение нагрузки на подвес провода с целью оценки устойчивости подвесных гирлянд изоляторов.
Проверка расстояния «провод — трос» по вертикали и получение рекомендаций по расстановке опор для решения проблемы недостаточного расстояния.
Оценка необходимости установки гасителей вибрации и рассчитать их точки креплений на проводе и на грозозащитном тросе.

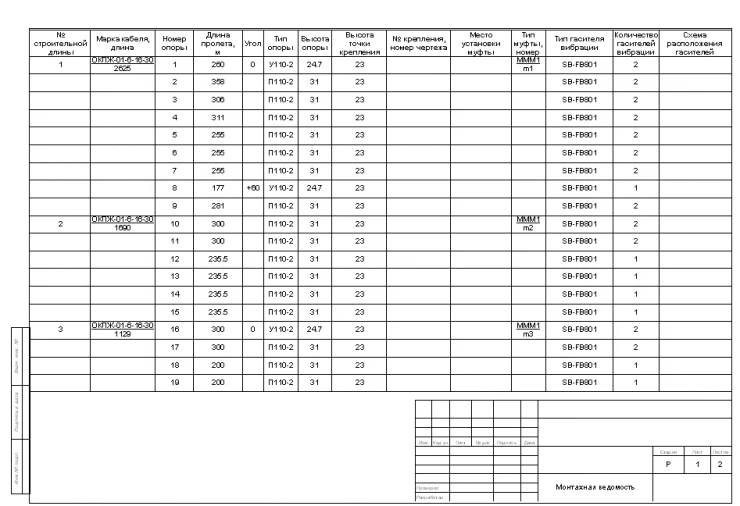

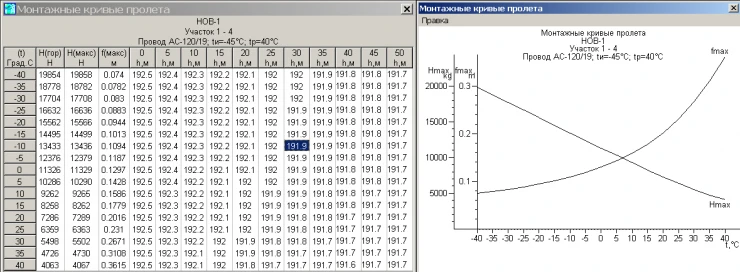

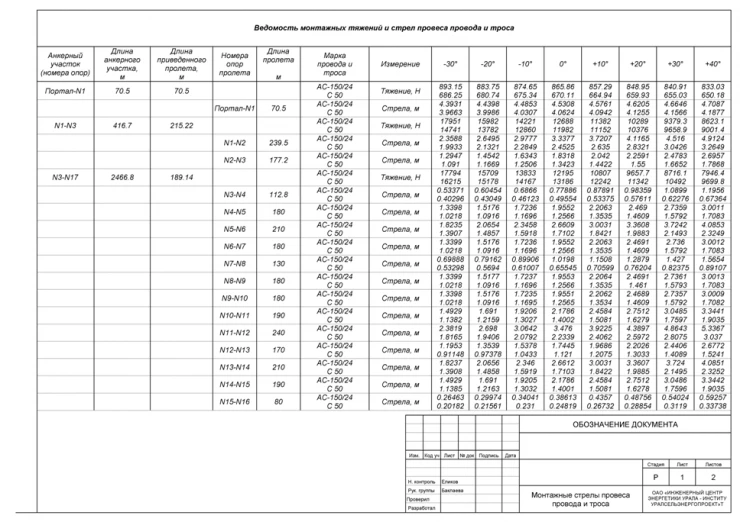

Получение таблиц монтажных тяжений и монтажных стрел провеса провода, грозозащитного троса и оптического кабеля.
Получение кривых провисаний провода, габаритов и распределение механических напряжений в любом пролете (в нормальном режиме или в режиме обрыва провода в одном из пролетов).

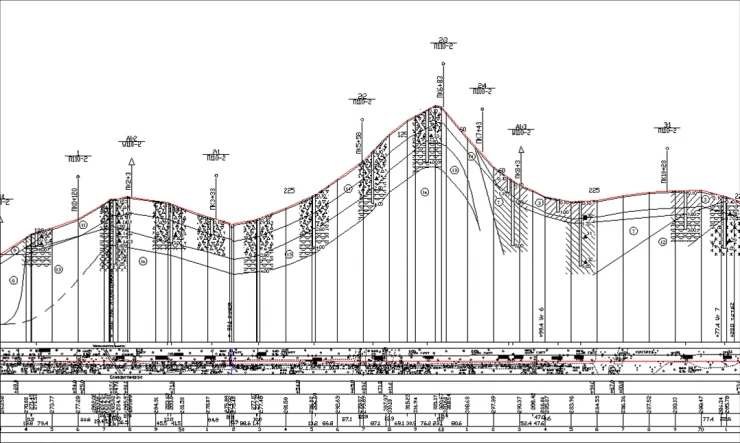

Выполнение автоматизированной расстановки промежуточных опор по профилю трассы с учетом пересечений и зон запрета.
Платформа nanoCAD
Все возможности продукта: EnergyCS Line
Проектирование ошиновок ОРУ
При проектировании ошиновок ОРУ предлагается упрощенный диалог без решения задач, связанных с расстановкой опор. При этом добавляется возможность учесть множество вертикальных сосредоточенных нагрузок на провод от шлейфов на ОРУ. В расчете программа учитывает вес и длину натяжных гирлянд изоляторов (включая их обледенение при гололедных отложениях). Учитывается, что на ОРУ натяжение провода опреде…
Проектирование ВОЛС
Поскольку проектирование ВЛ и ВОЛС может выполняться специалистами разных организаций, предусмотрен механизм передачи исходных данных через промежуточный формат. Так, перечень опор с указанием их типов и пикетов может быть представлен в виде таблицы MS Excel.
При проектировании ВОЛС программа позволяет решать следующие задачи:
ввод перечня опор проекта ВЛ и других исходных данных (при отсутств…
Расчет ОКГТ
При проектировании волоконно-оптической линии связи, подвешиваемой на опоры ВЛ, одной из наиболее трудоемких задач является расчет натяжения кабеля и стрел провисания. Этот расчет выполняется на основе соответствующего расчета фазных проводов. Программа позволяет выполнять расчет для оптических кабелей, встроенных в грозозащитные тросы (ОКГТ), и для оптических кабелей самонесущих (ОКСН).
Расчет О…
Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.
Персональный менеджер
Стоимость ПО
Выберите свою акцию, которая станет максимально выгодной при покупке nanoCAD
Любое вертикальное решение nanoCAD - бесплатно 30 дней!
Обучение при покупке nanoCAD - бесплатно!
Скачать дистрибутив nanoCAD и пользоваться - бесплатно 30 дней!
Что нового?
Возможность работы с планами Google карт, с планами AutoCAD
Выбор гасителей вибрации
Расчет нагрузок на опору
Системные требования
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 500 Мб и более на системном диске
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Windows XP;
- Windows Vista x32;
- Windows 7-32.
Для установки программы требуются права Администратора
Дополнительное ПО
- MS Office Word 2007/2010
Требования к пользователю
- MS Office Word 2003/2007/2010
- AutoCAD 2007?2012 >
- Acrobat Reader для просмотра документации
Требования к пользователю
- Знание основных приемов работы с операционной системой Windows.
- Знания и навыки по работе с AutoCAD той версии, с которой будет работать EnergyCS Line.
- Понимание задач, связанных с проектированием воздушных линий электропередачи.
