nanoCAD BIM СКС
BIM/ТИМ-решение на Платформе nanoCAD для проектирования и моделирования структурированных кабельных систем
от 56 200 ₽
Программный продукт nanoCAD BIM СКС включен за №11132 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет
Задачи
Проектирование структурированных кабельных систем различной сложности
Автоматическая и ручная расстановка оборудования
Автоматические расчеты модели и оборудования в ней
Автоматическая трассировка кабеля по кабельным каналам
Автоматические маркировка и расстановка выносок маркировки оборудования
Автоматические проверки модели на корректность ее построения
О платформе за 1 минуту...
Преимущества продукта
Работа с базами данных производителей оборудования
Базы моделей оборудования более чем 20 производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы открыты для редактирования и пополнения
Построение модели как при обычном, так и при BIM-проектировании
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию – nanoCAD BIM СКС всегда создает модель структурированной кабельной системы. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными
Избавление от рутинных операций, минимизация ошибок
При построении модели выполняются инженерные расчеты по российским нормам, а также производятся внутренний анализ и проверка проекта с применением встроенных алгоритмов контроля
Автоматическое формирование отчетных документов
Инструменты программы охватывают ключевые потребности пользователей при генерации всех необходимых проектных документов, включая планы расположения оборудования, спецификацию оборудования, изделий и материалов, структурную схему, отчет по рабочим местам, кабельные журналы, схемы компоновки шкафов
Задать вопрос эксперту
Заполните форму и с вами свяжется наш специалист и подробно проконсультирует по продукту
Возможности продукта
Подсистемы СКС
Согласно ГОСТ Р 53246-2008 в nanoCAD BIM СКС представлены следующие подсистемы СКС:
  • горизонтальная подсистема;
  • магистральная подсистема;
  • подсистема рабочего места;
  • подсистема
  • телекоммуникационной;
  • администрирование.
Автоматическая расстановка рабочих мест

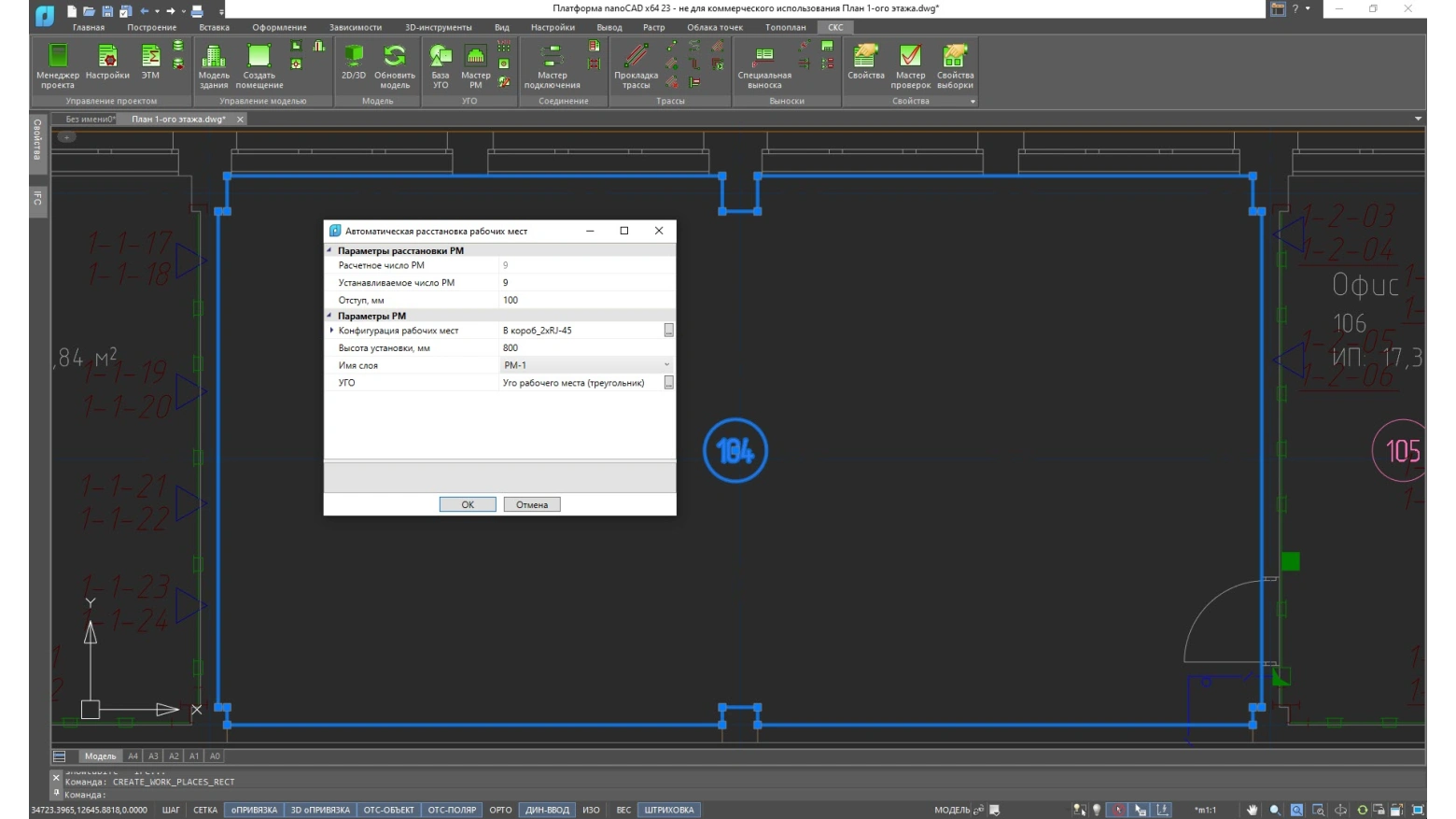

Рабочие места могут устанавливаться вручную или в автоматическом режиме. Автоматическая установка возможна как для одного помещения – с точной настройкой количества рабочих мест, так и для нескольких выбранных помещений – с учетом их площади, а также площади на одно рабочее место, заданной для этих помещений

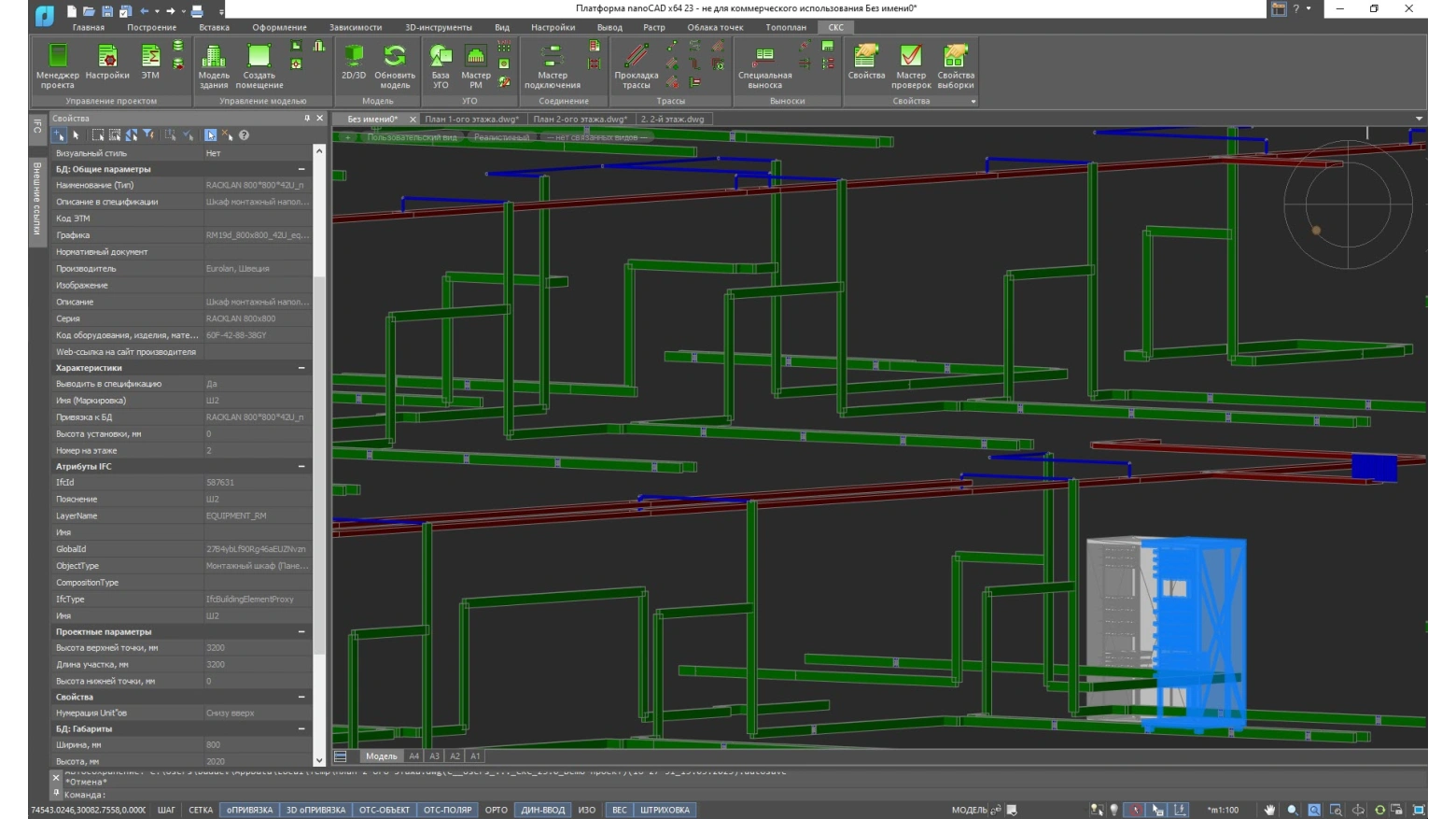

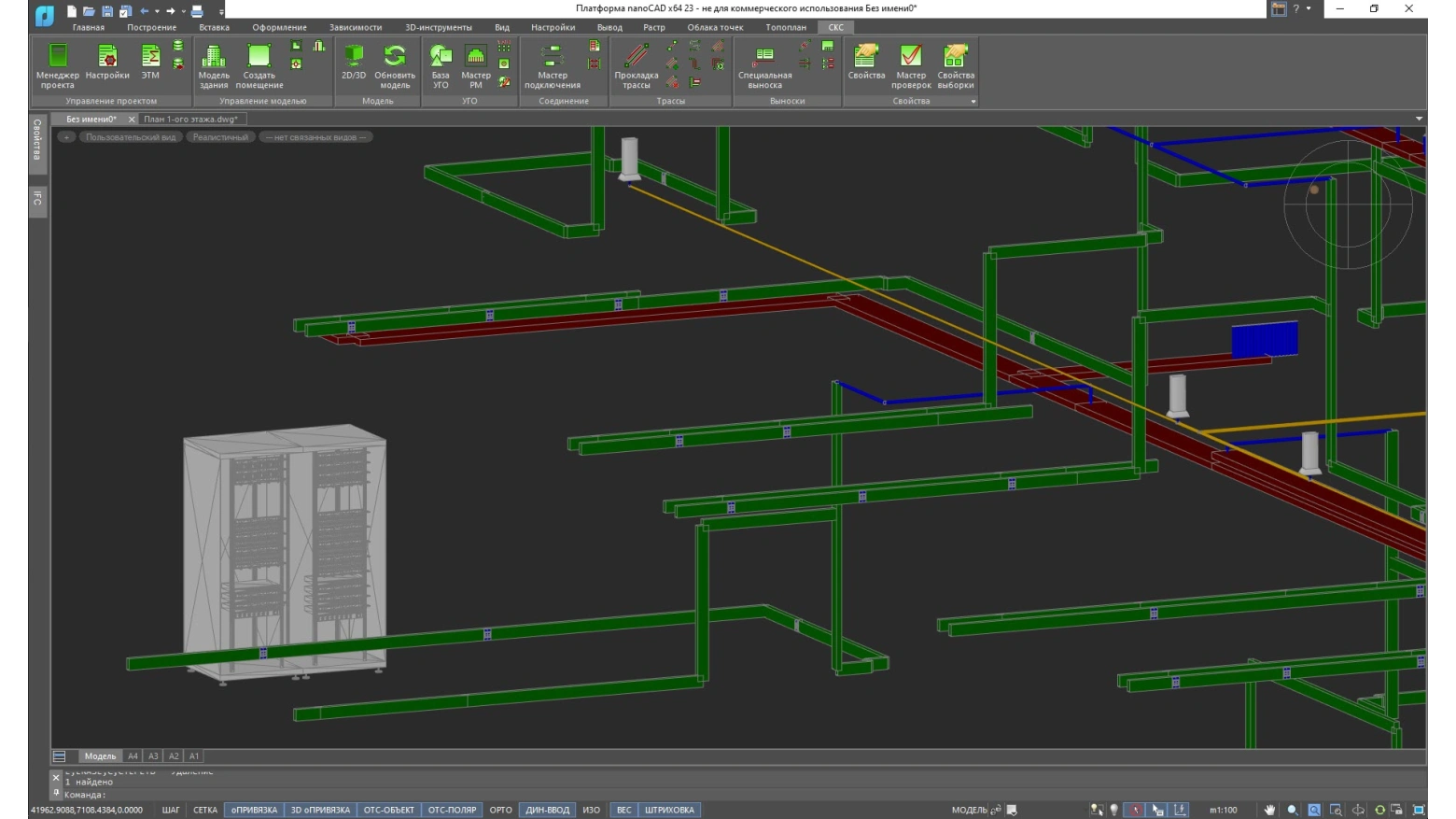

Создание системы кабельных каналов

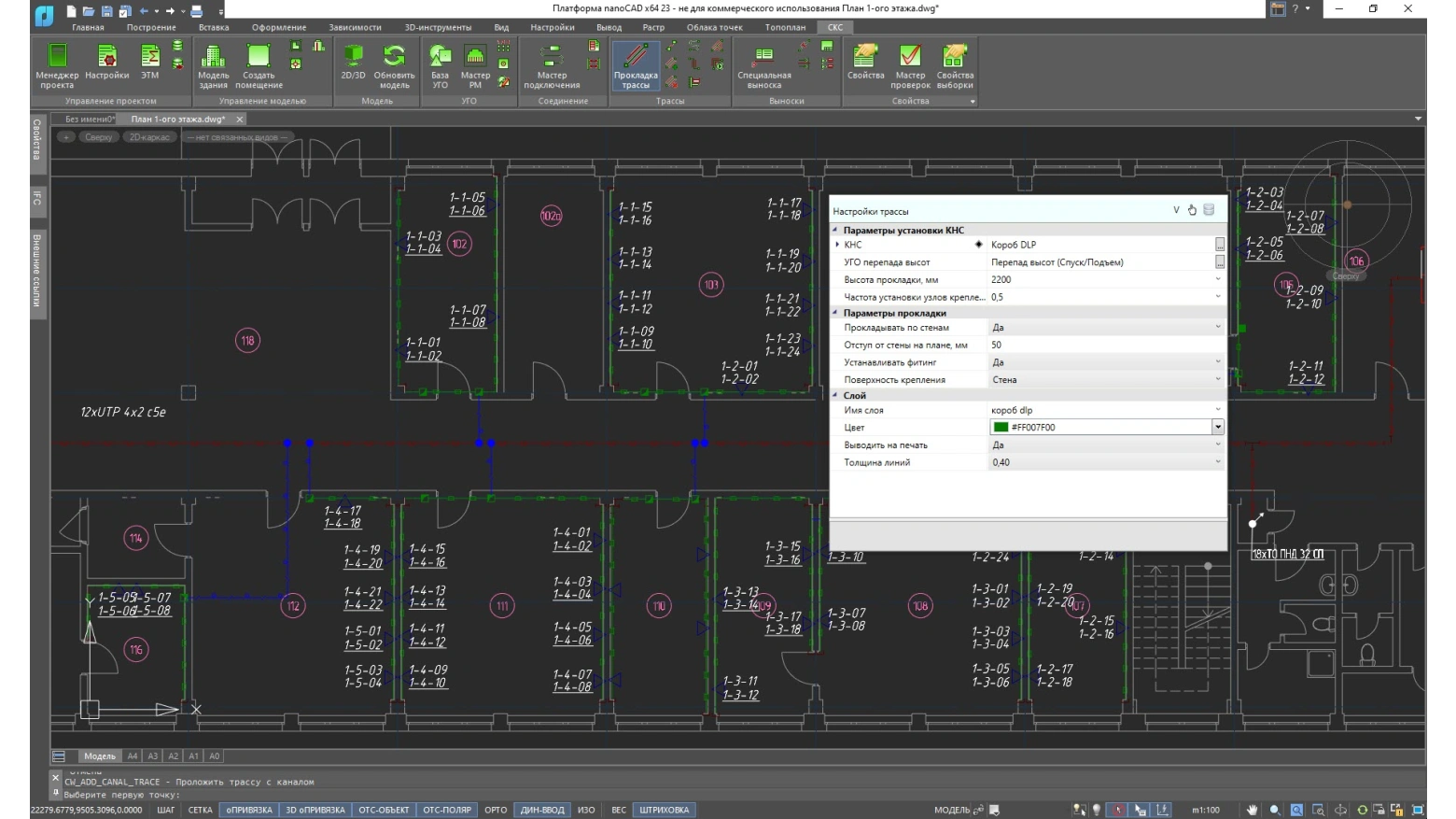

Используются три основных типа кабельных каналов: лотки, трубы и короба. Проводится автоматический подбор соединительных элементов: тройников, поворотов, отводов, заглушек. При работе с лотками подбираются и установочные элементы для их крепления
Работа с электротехнической моделью

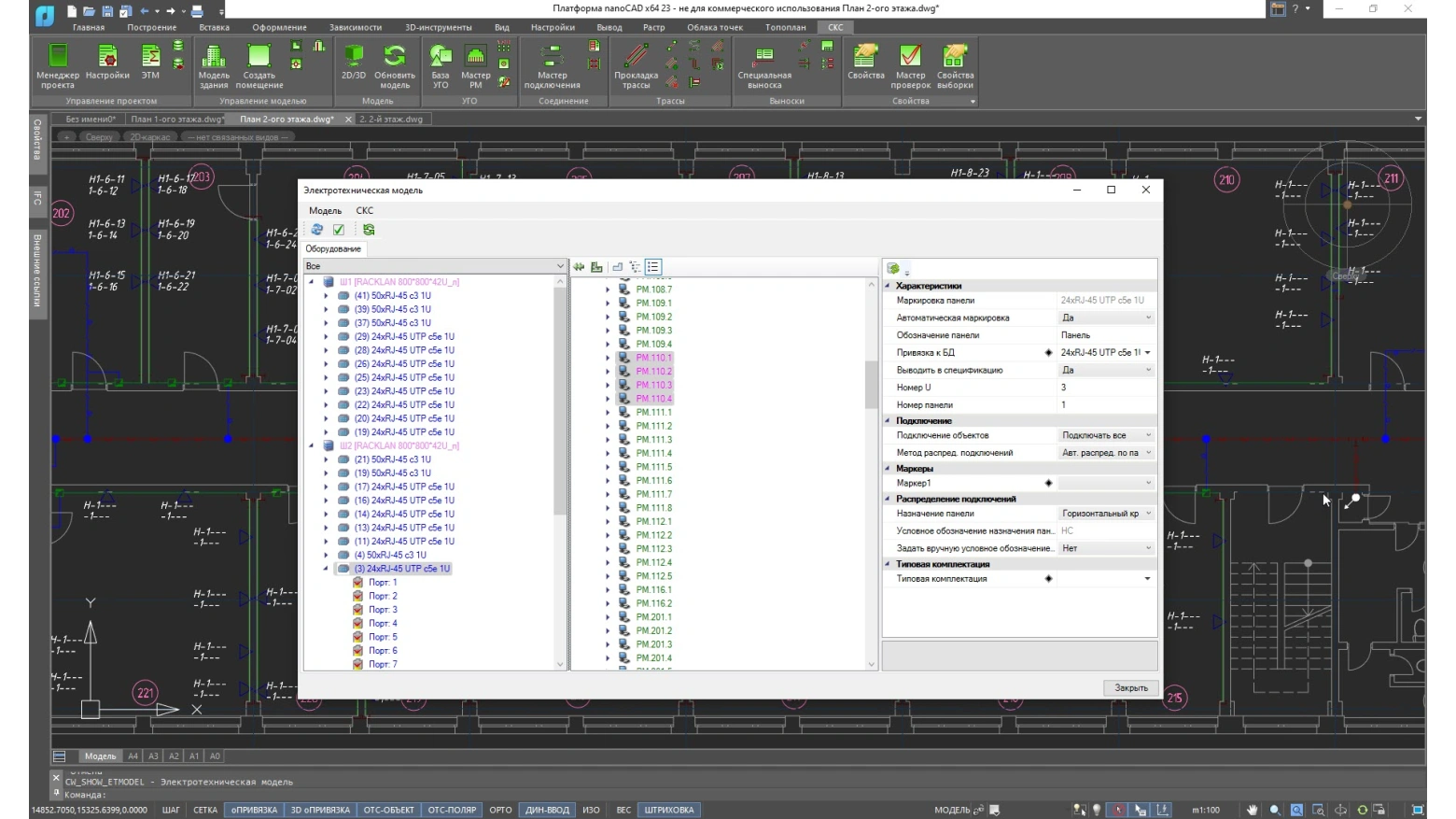

В проекте все соединения включаются в единую электротехническую модель (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания
Работа с базами данных производителей оборудования
К nanoCAD BIM СКС прилагаются базы данных производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы легко редактируются и пополняются. Кроме того, для группы пользователей можно организовать на сервере общую сетевую библиотеку баз данных оборудования. При запуске программы локальные базы синхронизируются с сетевой, что позволяет работать даже без сетевого подключения
Выгрузка модели в IFC
Реализация основного принципа OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели структурированных кабельных систем, выполненные в nanoCAD BIM СКС, легко встраиваются в общую модель проектируемого объекта, реализованную на любой BIM-платформе. Также модель спроектированной системы можно выгружать непосредственно в среду общих данных CADLib Модель и Архив.
Обучение nanoCAD
На странице "Обучение nanoCAD" Вы можете ознакомиться с ценами на курсы, а также с программами курсов по линейке продуктов nanoCAD
Системные требования
Графическая платформа:
Платформа nanoCAD 24
Операционная система
  • Microsoft Windows 11
  • Microsoft Windows 10 (64-разрядная версия)
  • Microsoft Windows 8.1 (64-разрядная версия)
Процессор
  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше
Разрешение экрана
  • Стандартные мониторы: 1920 x 1080.
  • Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10).
Видеоадаптер
  • Минимальные требования: видеоадаптер с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией.
  • Рекомендуемые требования: Дискретная видеокарта с объемом видеопамяти 4 Гб и с поддержкой OpenGL/DirectX-совместимой аппаратной 3D-акселерацией.
Место на диске
  • Минимальные требования: 10 Гб.
  • Рекомендуемые требования: 150 Гб и выше.
Сеть
  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
Дополнительное программное обеспечение
  • Microsoft Office 2003, 2007, 2010, 2013, 2016, 2019
  • OpenOffice.org 4.x
  • Обозреватель Интернет
